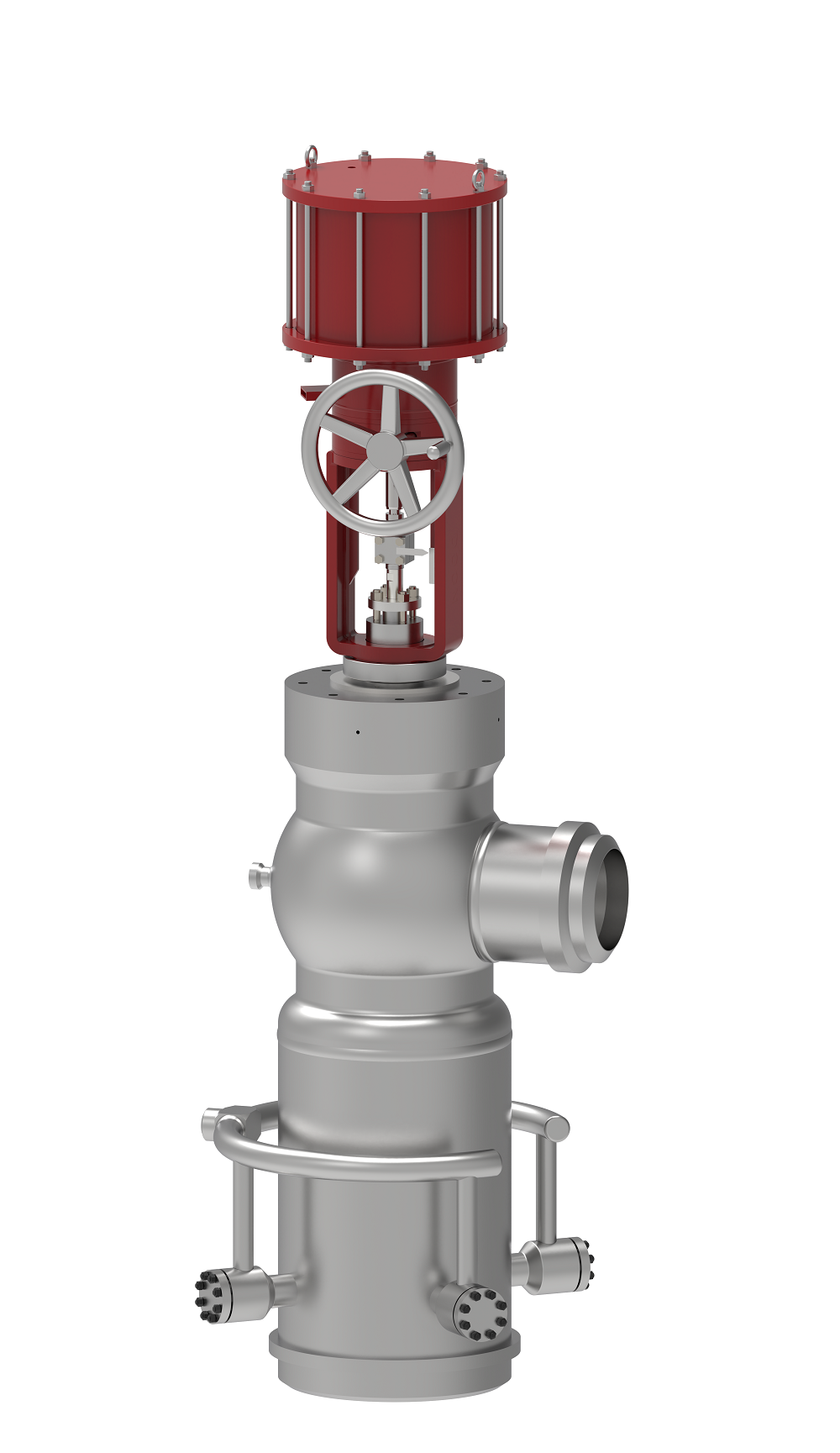

DC3700旁路減溫減壓閥
DC3700系列蒸汽減溫減壓站是蒸汽調節領域最佳的解決方案,它整合了高性能流量控制及高效一體式蒸汽減溫性能。 DC3740系列最主要的應用場合是汽輪機旁路系統,其應用不受實際的壓力、溫度和流量限制。 大量的應用經驗鑄就了所采用的閥內件能夠很好的減小磨損,更能夠滿足需要極少維護的連續運行場合。 東辰的各種減溫噴水結構可以裝配在合適的蒸汽調節場合,為不同的蒸汽流量工況提供足夠的減溫水,且擁有極高的可調比。 東辰擁有各種不同的降噪音解決方案(包括特殊設計迷宮式盤片堆棧),因此可滿足任何適當?shù)脑胍粢蟆?對于需要大量減溫水的連續蒸汽降溫場合,可以裝配各種不同的噴水混合腔,且噴水混合腔內置保護襯管防止管路損壞。
◆產品特點
閥體:鍛焊閥體,閥體入口段及出口一體式噴水混合管采用焊接連接閥體尺寸根據實際工況計算選定壓力等級:PN16~PN760(ANSICLASS150~4500)。閥蓋:≤PN100(ANSICLASS600):螺栓連接法蘭閥蓋>PN100(ANSICLASS600):壓力自緊密封閥蓋
閥內件:
套筒導向,先導平衡式閥芯
第一級減壓由特制鉆孔套筒實現
閥座由套筒壓緊或者由帶螺紋的壓環壓緊
消音器:
有三種不同的設計方案:
1~3級低噪音籠式結構
高效消音器結構
特殊設計迷宮式盤片堆棧結構
消音器通常與閥體焊接連接,當使用可拆式閥座時,消音器也可以設計在閥座上。
◆技術參數
本體形式 | DC3700 旁路減溫減壓閥 |
入口公稱通徑 | DN80-DN650(3”-26”) |
出口公稱通徑 | DN150-DN1200(6”-48”) |
閥座尺寸 | DN50-DN400(2“-16”) |
公稱壓力 | PN16-PN760 |
流體溫度 | -29℃-620℃ |
連接方式 | 焊接型(SW、BW) |
閥體材質 | NB/T4700820/15CrMo/12Cr1MoV、A105、A182 F11/F22/F91/F92 |
閥內件材質 | A182 F6NM/F11/F22/F91/F92/FXM-19、A479XM-19、Inconel718 |
可調比 | 50:1-30:1 |
流量特性 | 線性 |
