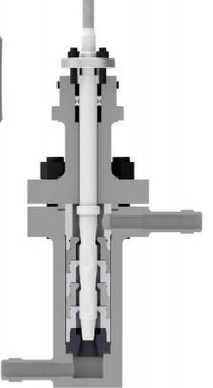

DC1221多級渦流調節閥
DOCN高壓差系列調節閥是專門適用于高溫、高壓差等苛刻條件下的控制閥。不論是可壓縮性或不可壓縮性流體,都可保證其控制精確及長壽命,能解決氣蝕、噪音等問題。另外,由于該系列的高質量和高性能,使得維護費用降低,使系統簡潔化。同時由于不需要節流孔板、管道式消音器而可以使得工藝管道設計的更緊湊。請根據流體條件,按照DC1834、DC1221、DC1844、DC1854選型。
DOCN高壓差系列調節閥是專門適用于高溫、高壓差等苛刻條件下的控制閥。不論是可壓縮性或不可壓縮性流體,都可保證其控制精確及長壽命,能解決氣蝕、噪音等問題。另外,由于該系列的高質量和高性能,使得維護費用降低,使系統簡潔化。同時由于不需要節流孔板、管道式消音器而可以使得工藝管道設計的更緊湊。請根據流體條件,按照DC1834,DC1221,DC1844,DC1854選型。
◆技術參數
本體形式 | DC1221球形閥 | |
公稱通徑 | DN20-DN100(3/4“-4”) | |
公稱壓力 | PN16-PN420(ANSI class 150-2500) | |
流體溫度 | -196℃~620℃ | |
連接方式 | 法蘭型(RF、FM、RTJ),焊接型(SW、BW) | |
閥體材質 | 鍛20/15CrMo/12Cr1MoV,A105,A182 F11/F22/F91/F92/F304/F316 | |
閥內件材質 | GB122020Cr13/S30408/S31608/17-4PH,A182F6NM,A479XM-19,Inconel 718 | |
可調比 | 50:1-20:1 | |
流量特性 | 線性、等百分比 | |
閥座泄漏量 | 硬密封 | GB4213 IV級,V級 |
軟密封 | 微氣泡級GB4213 VI | |
降壓級數 | 3~7 | |
執行機構 | 電動執行機構 | |
氣動薄膜式執行機構 | ||
氣動活塞式執行機構 |
