DCF固定噴嘴

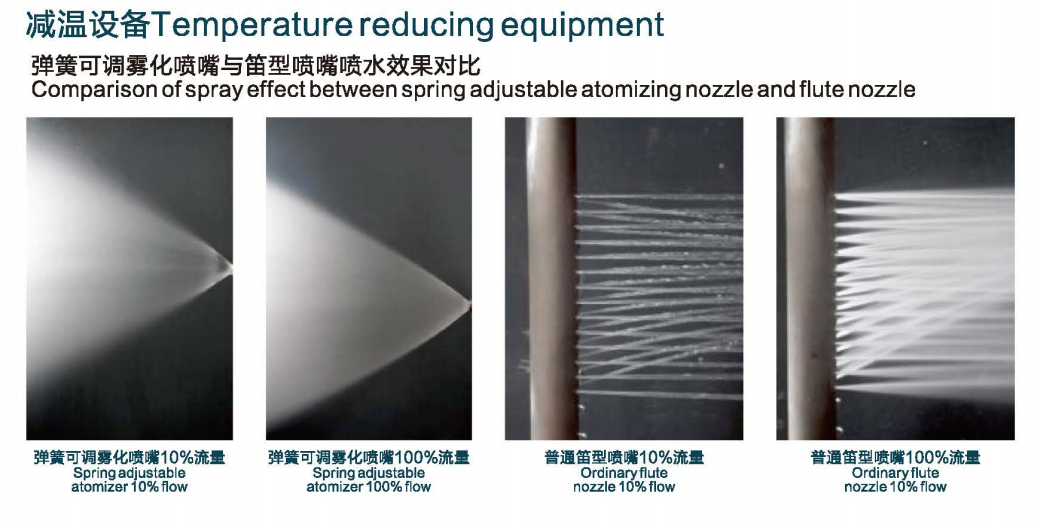

DCF型噴嘴能提供非常精良的霧化度,類似于發動機霧化噴嘴(見圖3)。噴嘴的截面積是固定的,當減溫水流量變小時,水流速和噴射流也減小。在噴嘴(2)上游裝有一個螺旋裝置(1)(特殊設計的噴嘴孔板),使水呈螺旋霧化狀噴出,能部分補償以上原因引起的霧化性能的降低,以保證某些場合可以接受的系統可調比。
DCF型噴嘴常用于減溫水流量低于DCA型最小可調比(CV值大約低于0.7)的場合。
DCF型噴嘴結構簡單、經濟,當用在噴水流量與蒸汽減溫調節范圍要求不高(大約5:1)的場合時,可以替換DCA型彈簧可調霧化噴嘴。
◆技術特點
尺寸
DCFP型:減溫水連接端:1/2"-1(DN15-DN25)蒸汽連接端:2"-6"(DN50-DN150)DCFW型:減溫水連接端:1/2"-1"(DN15-DN25)
蒸汽連接端:1.1/2"-4(DN40-DN100)
連接方式
DCFP&DCFW型:GB,HG,JB,ANSI, UNI, DIN法蘭(DCFP型也可提供BW對焊式)混合管道-BW對焊,同管道尺寸
壓力等級
減溫水連接端:ANSI150-1500,(PN16-250)蒸汽連接端:ANSI150-1500,(PN16-250)也可提供更高的壓力等級。
流量
可以利用DCF選型手冊所列的Cv值按照通用公式計算。水的最大質量流量在任何情況下都不能超過蒸汽流量的25%
設計型式
減溫水入口端與管道垂直(標準):鍛造一體式,由螺紋連接、止退墊片固定的DCF噴嘴。
減溫水入口端與管道平行(按需):組焊結構,由鍛件或卷制管焊接構成。
材質
本體:碳鋼或Cr-Mo鋼混合管道:同管道材質
